SWL渦輪絲桿升降機結構與型號
來源：德州賽德減速機有限公司 發布時間：2025/7/1 16:25:29
SWL渦輪絲桿升降機結構與型號SWL渦輪絲桿升降機結構與型號，型號有 SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100、SWL120 等，起重能力從 2.5 噸到 120 噸。
工作原理
由蝸輪減速機和升降絲桿組成，減速部件是蝸桿傳動，利用蝸桿帶動蝸輪實現減速。蝸輪中心是內螺紋結構，相當于升降絲桿的螺母，和升降絲桿相匹配，通過蝸輪傳動螺桿完成提升、下降、推進、翻轉等功能。

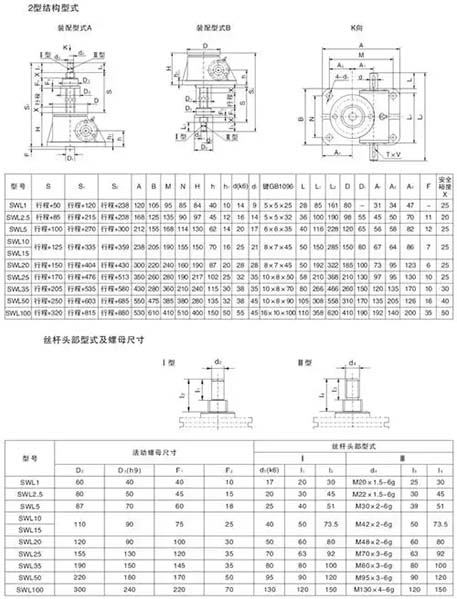

結構與類型
- 結構形式
- 1 型：絲杠同時做旋轉運動和軸向移動。
- 2 型：絲杠做旋轉運動，螺母作軸向移動。
- 裝配形式
- A 型：絲杠或螺母向上移動。
- B 型：絲杠或螺母向下移動。
- 絲桿頭部形式：有圓柱型、法蘭型、螺紋型、扁頭等多種形式，可定制不同的連接結構。
性能參數
- 承載能力：型號有 SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100、SWL120 等，起重能力從 2.5 噸到 120 噸。
- 輸入轉速：輸入轉速一般為 1500r/min。
- 提升速度：提升速度可達 2.7m/min，也可根據實際需求進行調整。
- 絲桿直徑：范圍一般在 Φ30-Φ120mm 之間，不同型號的絲桿升降機絲桿直徑有所不同
